Guangdong Yanhui Hydraulic Co., Ltd. este unul dintre cei mai importanți producători și furnizori de supape de presiune atos km-015-210 din China. Vă urăm cu căldură bun venit la supapa de reducere a presiunii atos vrac km-015-210 de vânzare aici din fabrica noastră. Dacă aveți întrebări despre lista de prețuri și cotație, nu ezitați să ne trimiteți un e-mail.
Prezentare generală a produsului

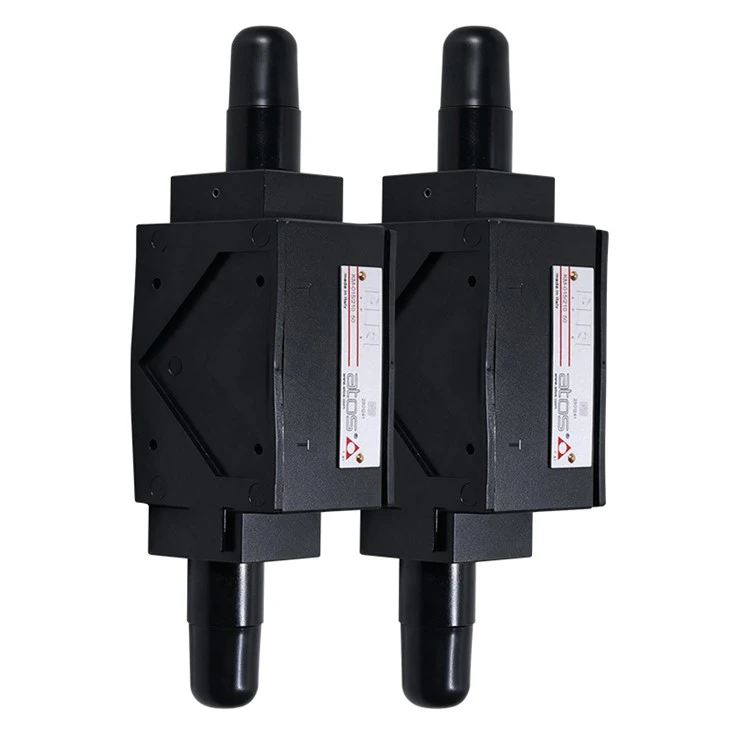

▔▔TheAtos KM-015-210este o supapă de limitare a presiunii-modulară (cu placă-sandwich) de înaltă performanță, concepută pentru sistemele hidraulice industriale. Construit pentruISO 4401 mărimea 10 (CETOP 05)standard de montare, oferă limitare fiabilă a presiunii și protecție la suprapresiune în circuitele hidraulice cu debite de până la 120 L/min.
Avantaje cheie
▔▔-
Design modular sandwich:Se montează direct sub supapele direcționale standard ISO 4401-05, economisind spațiu și eliminând conductele suplimentare.
Control precis al presiunii:Mecanism de reglare lină a presiunii cu protecție robustă a piuliței de blocare.
Capacitate mare de debit și presiune:Gestionează debitele sistemului de până la120 l/minși ajustări de presiune până la210 bar(cu presiune maximă de lucru până la 315/350 bar).
Fiabilitate de grad industrial-:Construcție robustă-, rezistență ridicată la șocuri hidraulice și durată lungă de viață în condiții de funcționare continue-pretențioase.
Întreținere ușoară și modernizare:Amprenta standardizată permite înlocuirea fără probleme și timpul de nefuncționare minim.
-
Specificatii tehnice
▔▔| Parametru / Caracteristică | Specificatii tehnice |
| Producător | Atos SpA (Italia) |
| Cod model | KM-015-210 |
| Tip supapă | Supapă de reducere a presiunii modulară (placă sandwich) |
| Interfață de montare | ISO 4401 mărimea 10 / CETOP 05 / NG10 |
| Funcția de circuit | Relief pe linia P care se descarcă la T (o singură treaptă) |
| Debit maxim | Până la 120 l/min |
| Presiune maximă de operare | Până la 315 bar (sistem) |
| Interval de reglare a presiunii | 10 bar până la 210 bar |
| Interval de temperatură a fluidului | -20 grade până la +60 grade (etanșări standard) / până la +80 grade (etanșări FKM) |
| Interval de temperatură ambientală | -20 de grade până la +70 grade |
| Vâscozitate recomandată | 15 până la 100 mm²/s (cSt) |
| Clasa de curatenie a fluidelor | ISO 4406 clasa 20/18/15 (sau NAS 1638 clasa 9 cu filtru de 25 µm) |
| Material de etanșare | NBR (Standard / BUNA-N) sau FKM (Viton - Opțional) |
| Greutate / Masă | Aproximativ . 2.5 kg – 2,8 kg |
| Dispozitiv de reglare | Șurub cu capac de protecție și piuliță de blocare (roată de mână opțională disponibilă) |
Aplicații
▔▔| Sectorul de aplicații | Mașini tipice | Detalii aplicație și beneficii |
| Prelucrarea metalelor și presare | Prese hidraulice, mașini de ștanțat, echipamente de îndoit | Previne suprapresurizarea în timpul strângerii{0}}cu cursă completă; protejează cilindrii hidraulici și pompele. |
| Materiale plastice și turnare prin injecție | Masini de turnat prin injectie, suflatoare | Reglează forța de injecție și presiunea de menținere secundară în stivele de colectoare CETOP 05. |
| Mașini-unelte industriale | Strunguri CNC, mașini de șlefuit, centre de prelucrare | Controlul presiunii pe linia principală pentru unitățile de alimentare care alimentează mandrine hidraulice, schimbătoare de scule și dispozitive de fixare. |
| Constructii si manipulare materiale | Unități hidraulice de putere (HPU), troliuri, ascensoare foarfece | Instalarea modulară compactă reduce greutatea și amprenta la sol a țevilor, oferind în același timp siguranță pentru evacuarea sistemului. |
| Oțel și metalurgie | Laminoare, linii de turnare continuă | Rezistența ridicată la șocuri asigură o funcționare constantă sub cicluri termice severe de lucru continuu{0}. |
Modele înrudite
▔▔| Model / Seria | Dimensiune ISO / Interfață | Interval de presiune (bar) | Debit maxim (l/min) | Funcția de circuit |
| HMP-011/210 | Mărimea 06 (CETOP 03) | Până la 210 bar | 35 l/min | Relief pe linia P |
| HM-011/210 | Mărimea 06 (CETOP 03) | Până la 210 bar | 60 l/min | Relief pe linia P |
| KM-011/100 | Mărimea 10 (CETOP 05) | Până la 100 bar | 120 l/min | Relief pe linia P |
| KM-011/210 | Mărimea 10 (CETOP 05) | Până la 210 bar | 120 l/min | Relief pe linia P |
| KM-011/350 | Mărimea 10 (CETOP 05) | Până la 350 bar | 120 l/min | Relief pe linia P |
| KM-012/210 | Mărimea 10 (CETOP 05) | Până la 210 bar | 120 l/min | Relief pe linia A |
| KM-013/210 | Mărimea 10 (CETOP 05) | Până la 210 bar | 120 l/min | Relief pe linia B |
| KM-014/210 | Mărimea 10 (CETOP 05) | Până la 210 bar | 120 l/min | Relief dublu pe liniile A și B |
| KM-015/210 | Mărimea 10 (CETOP 05) | Până la 210 bar | 120 l/min | Relief pe linia P cu descărcare la T |
FAQ
▔▔
Î1: Ce înseamnă codul „KM-015-210” în nomenclatura standard Atos?
Răspuns:
KM:Supapă modulară de limitare a presiunii mărimea 10 (ISO 4401-05 / CETOP 05).
015:Configurația supapei pentru acțiune de degajare cu o singură etapă-pe linia P care se descarcă în linia T.
210:Domeniu maxim de reglare până la 210 bar.
Î2: Care este diferența dintre supapele de siguranță din seria Atos HM și KM?
Răspuns: Diferența principală constă în dimensiunea nominală și capacitatea de debit:
Seria HM / HMP: Proiectat pentru montaj ISO 06 / CETOP 03 (NG6) cu debite de până la 35–60 L/min.
Seria KM: Proiectat pentru montaj ISO 10 / CETOP 05 (NG10) cu debite de până la 120 L/min.
Contactaţi-ne
▔▔Solicitați o cotație astăzipentru a vă asigura că sistemul dumneavoastră hidraulic funcționează cel mai bine cu componentele originale de la Yanhui Hydraulic.
